Escuchar MP3 en el auto sin tener estéreo

Electronica Comentar

Resulta que este útlimo verano mi cuñada se fue de viaje y me dejó su auto prestado por unos meses. La idea era aprovechar e ir a algún lugar de la costa de Buenos Aires. El auto no contaba con aire acondicionado y tenía otras dificultades mecánicas del tipo de “uh! se rompió el flotador del tanque” (eso es un capítulo aparte). El auto tampoco tenía estereo, cosa que en el viaje (que finalmente fue a Claromecó, recomendable por cierto, para variar de las ciudades balnearias típicas) de 650km es deseable tener y manejar escuchando algo entretenido. Asi que pensé: le compro un estereo de marca Pendorchin y despues le queda.

Pero me enteré que la verdad ella no quería tener estereo porque te lo afanan y el tema del vidrio, la puerta, el seguro es mas molesto que el asunto que te roben el aparato en sí. Y la verdad que tiene razón, asi que la idea fue descartada. Rapidamente surgió la idea definitiva de aprovechar la instalación de los parlantes del auto y armar algún circuito que permita amplificar la salida de cualquier aparato de audio (ej: un reproductor MP3 portatil) y asi poder mover las 4 bocinas del auto. Ademas, el punto importante era hacerlo lo suficientemente chico como para poder esconderlo de robos, inclusive que se pudiera conectar y desconcetar facilmente, quedando sólo el agujero con los cables hacia afuera en lugar de un estereo, cosa que no tentaría a ningun chorro. Y el otro punto importante era que sea sencillo y suene con una calidad de audio aceptable.

Bueno, larga la introducción, pero es para dar una idea de a que apuntó este proyectito. De paso cuento que en ese viaje no llegué a tenerlo preparado, pero si lo fue para unas semanas despues viajar por el fin de semana a San Clemente

Vamos directo a la parte técnica. El circuito armado es muy sencillo y el corazón del mismo es el integrado TDA8571J que segun su hoja de datos “es un amplificador integrado clase B, contiene 4 amplificadores en configuración BTL, cada uno con una ganancia de 34dB. La salida es 4 x 40 W teniendo cargas de 4Ω” con varias características interesantes entre ellas que la alimentación es entre 6 y 18v, perfectamente compatible con los alrededor de 12v que entrega la batería del auto. De hecho este integrado fue creado especialmente para esta aplicación y se usa en las etapas de salida de muchos autoestereos comerciales. (Si te interesa conocer un poco mejor el tema de la potencia que entrega este integrado fijate sobre el final de la guía la parte de “Aclaraciones del tema Potencia…”)

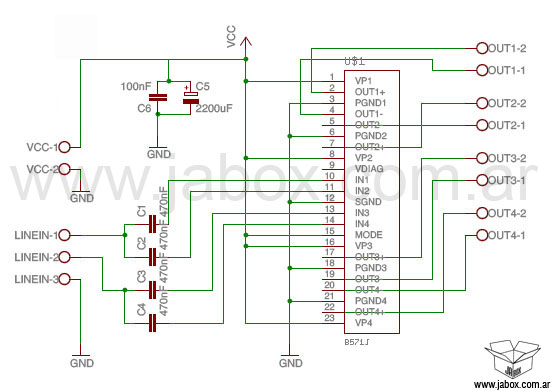

El circuito esquemático es prácticamente el mismo que el circuito de aplicación que figura en la hoja de datos. Aqui lo presento:

Amplificador para el auto - Circuito Esquematico

Amplificador para el auto - Circuito Esquematico

Es simplemente el TDA con algunos capacitores. Se puede ver la entrada del audio estereo. En realidad podría tenerse una entrada por cada una de las cuatro salidas, pero en este caso se cortocircuitaron las entradas 1y2 por un lado y 3y4 por el otro para poder tener una sola entrada estereo. Hay que tener en cuenta a la hora de conectarlo a los parlantes del auto de hacerlo con las salidas 1y2 a un lado y las 3y4 al otro.

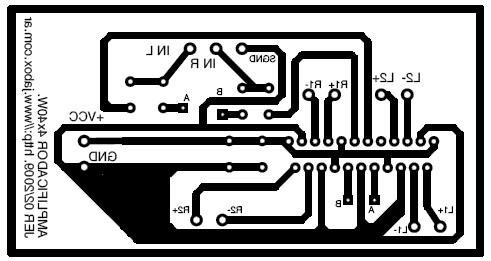

Este es el circuito impreso:

Amplificador para el Auto - Circuito impreso

Amplificador para el Auto - Circuito impreso

Para hacerlo recomiendo especialmente el sistema de la plancha, mediante el cual, basicamente, se imprime o hace una fotocopia laser y con el calor de una plancha se traspasa el toner a la placa de cobre. Si se va a hacer esto, tener en cuenta el tamaño a la hora de imprimirlo, igual, si es necesario, publico el archivo en pdf que no debería haber problemas con el escalado. Ver mas abajo la actualización que está subido el PDF del circuito impreso.

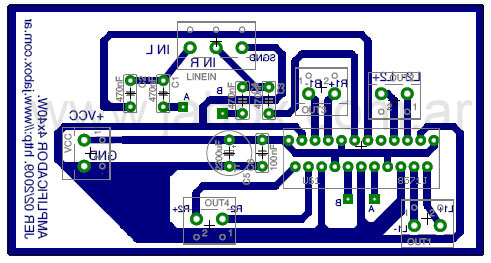

Este es el impreso visto desde arriba con los componentes puestos:

Amplificador para el auto - Impreso con componentes

Amplificador para el auto - Impreso con componentes

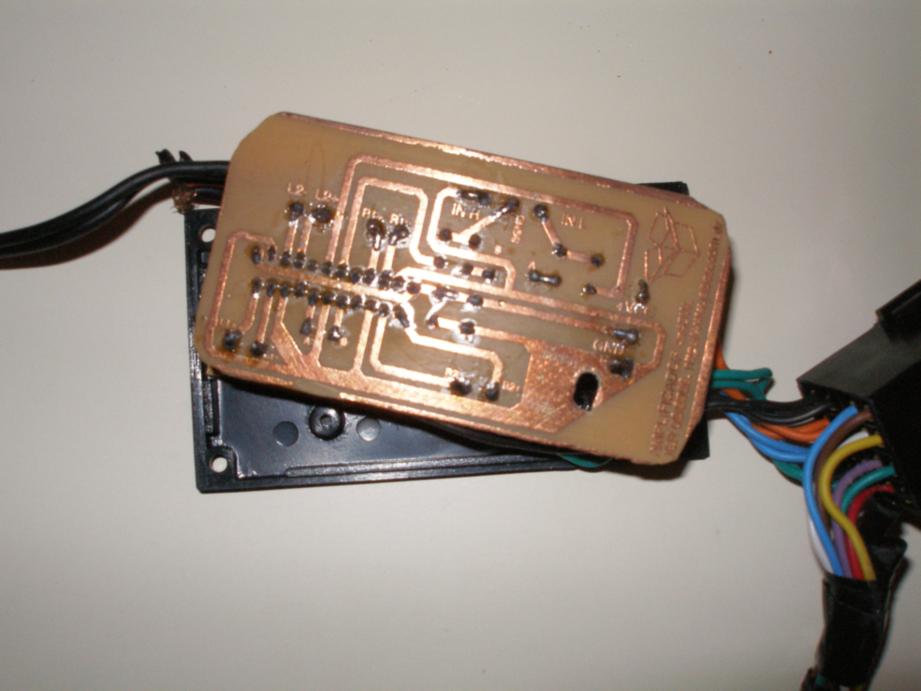

Foto del circuito impreso armado:

Vista impreso soldaduras

Vista impreso soldaduras

ATENCION! Tema muy importante!: es completamente necesario montar un disipador sobre el circuito integrado. Si lo utilizan sin esto seguramente se quemará. En mi caso lo que hice fue tomar un viejo disipador de una 486 o Pentium I, no recuerdo. Con una sierrita le partí un pedazo y mediante 2 tornillos y tuercas lo ajuste con el integrado, previo depósito de grasa siliconada para facilitar la transferencia del calor.

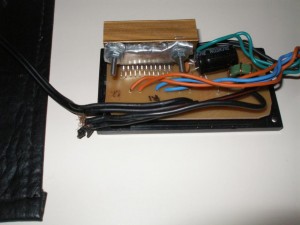

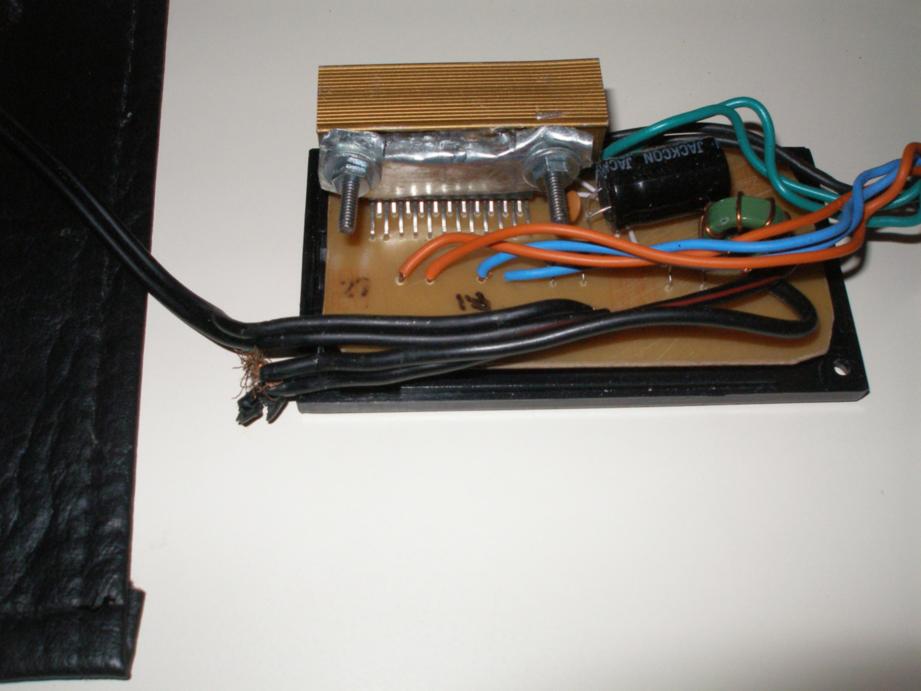

Asi quedaron montados los componentes:

Amplificador para el auto - Vista componentes

Amplificador para el auto - Vista componentes

Se puede ver un inductor allí metido, que no está en el esquemático eso lo agregué sobre la marcha, luego de algunas pruebas para filtrar un poco mejor el ruido.

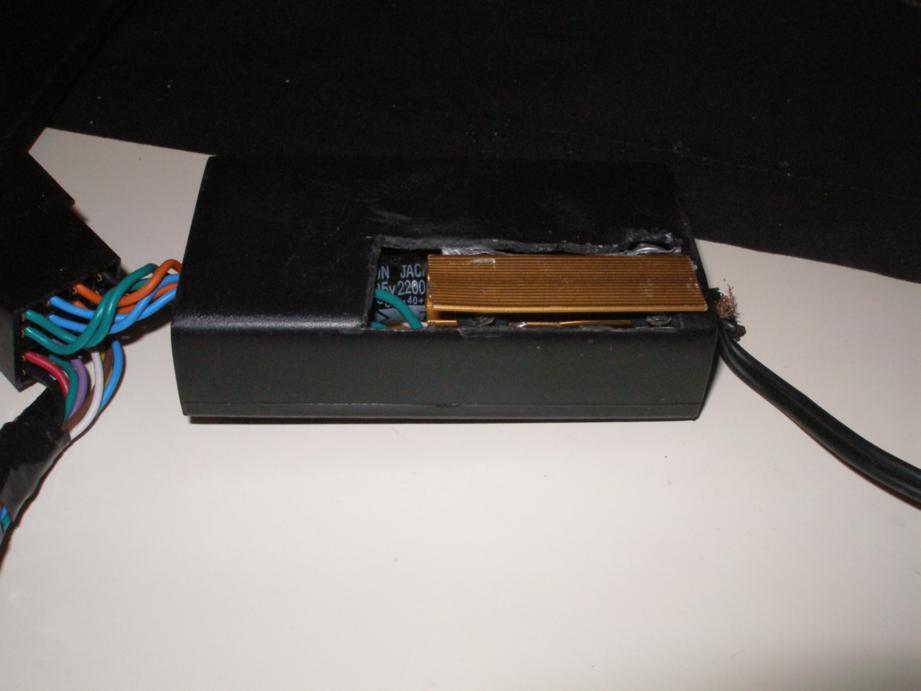

Aquí está el montaje final, dentro de un pequeño gabinete:

Amplificador para el auto - Gabinete

Amplificador para el auto - Gabinete

Hubo que hacer un pequeño corte al gabinete para permitir que salga el disipador hacia afuera.

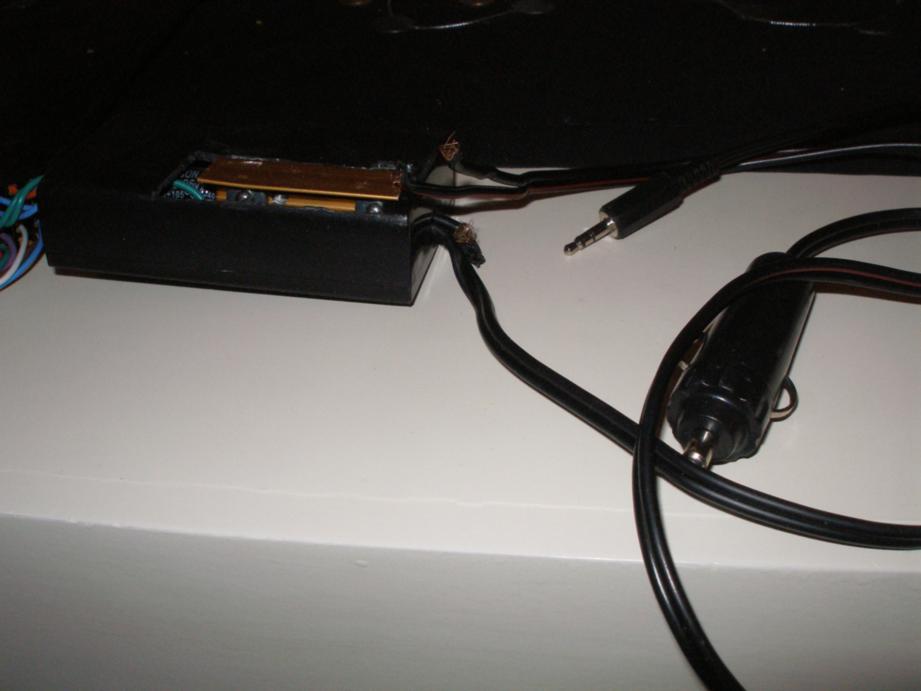

Última foto, donde se ven los conectores para audio y alimentación:

Amplificador par ael auto - Conectores

Amplificador para el auto - Conectores

La alimentación se tomó del encendedor del auto, pero tambien es posible hacerlo desde el mismo conector del estereo, cosa que proximamamente voy a implementar porque el perro se comió el cable que iba al encendedor, ahi se puede ver en la foto como quedó.

Conclusiones

  • El amplificador es super sencillo y barato (todo el proyecto costó alrededor de $50).
  • La calidad del sonido es bastante buena, sobretodo para utilizar andando en el auto. Yo lo utilizo conectando un reproductor MP3 genérico.
  • El tamaño del equipo es ideal para esconder en el hueco del estereo o tambien puede sacarse y guardar en la guantera muy facilmente.
  • Tener cuidado con dejar al perro solo en el auto.

Saludos!

ACTUALIZACIÓN

  • Acá a pedido de Nacho subo el impreso en formato PDF para que lo puedan imprimir en la escala correcta sin andar probando. Descargar el PDF del circuito impreso
  • Aclaración que no hice en su momento: al que vaya a utilizar este diseño del circuito impreso tenga en cuenta que hay que formar 2 puentes con 2 cables (esto porque a la hora del ruteo no me quedó otra que hacerlo asi, para usar una sola capa). Los cables van entre las indicaciones “A” y entre las “B”.

ACLARACION DEL TEMA POTENCIA. ¿40W por canal?

Esto surgió de una consulta hecha por Juan y me pareció correcto agregarlo en un apartado, y prefiero tenerlo en un apartado porque la cosa es un poco más técnica y más de uno puede sentirse perdido, pero la idea es ver un poco mejor la capacidad del TDA en cuanto a distorsión y potencia.

Evidentemente los fabricantes del integrado son muy marketineros y el tema de la potencia tiende a generar confusión, creo estar seguro que el hecho de poner 40Wx4 al título de la hoja de datos, es algo completamente intencional.
El tema es que los 40w por canal que dicen que el chip entrega (midiendo a 14.4v y con carga de 4ohm) corresponden a máxima distorsión, con lo cual para audio esos supuestos 40W no sirven. Recien dicen tener un THD del 10% para una potencia de 26W, esta es una distorsión armónica bastante apreciable para el oído, pero no algo super terrible. Entonces ya tenemos 10% con una potencia mucho menor a los 40w originales. Finalmente, una distorsión aceptable del 0.5% THD corresponde con 19W de salida. Asi que si queremos amplificar audio y escucharlo felizmente la potencia de salida debería ser de no mas de 19W o 20W. (igual ojo que con 10% de distorsión tambien se podría escuchar, sobretodo si tu auto hace mucho ruido al andar).
Respecto del consumo, si hacemos la cuenta a máxima distorsión (suponiendo una eficiencia del 0.75 para un amplificador clase B, que en realidad debe ser menor) vemos que debería ser de unos 4×40W/0.75 = 213.3W este es el valor del supuesto consumo máximo en las peores condiciones de distorsión. Pero si trabajamos al 0.5% de THD, la potencia consumida será de 4×19W/0.75 = 101.3W.
